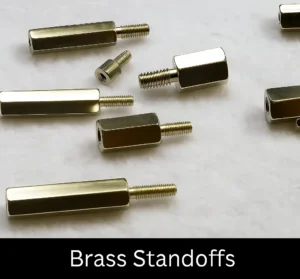

Hex and Round Standoffs


PART NUMBER
XE XXXX – XXX – X – X
R or H Part No. Thread | Finish
Round Material
Or Hex
SUCH AS : R316-2104-256-B-N
Code “E” | Body OD | Part No. | Length | Part No. | Length | Thread Length Code | Code | Material |
|
||||||||
108 | 1/8 | 2100 | 5/32 | 2132 | 1-5/16 | Thread | A | B | A | Aluminum |
|
||||||
316 | 3/16 | 2101 | 3/16 | 2133 | 1-3/8 | 2-56 | 3/16 | 5/32 | B | Brass |
|
||||||
104 | 1/4 | 2102 | 7/32 | 2134 | 1-7/16 | 4-40 | 1/4 | 3/16 | S | Steel |
|
||||||
516 | 5/16 | 2103 | 1/4 | 2135 | 1-1/2 | 6-32 | 3/8 | 1/4 | SS | Stainless Steel |
|
||||||
308 | 3/8 | 2104 | 9/32 | 2136 | 1-9/16 | 8-32 | 7/16 | 3/8 | P | POM |
|
||||||
102 | 1/2 | 2105 | 5/16 | 2137 | 1-5/8 | 1032 | 1/2 | 3/8 | |||||||||
508 | 5/8 | 2106 | 11/32 | 2138 | 1-11/16 | 1224 | 1/2 | 3/8 | |||||||||
304 | 3/4 | 2107 | 3/8 | 2139 | 1-3/4 |   | 2520 | 5/8 | 1/2 | Code | Finish |
|
|||||
2108 | 13/32 | 2140 | 1-13/16 |   | 3118 | 5/8 | 1/2 | PP | Pre-Plating |
|
|||||||
2109 | 7/16 | 2141 | 1-7/8 |   | O | Plain |
|
||||||||||
2110 | 15/32 | 2142 | 1-15/16 |   | Z | Zinc |
|
||||||||||
2111 | 1/2 | 2143 | 2″ | N | Nickel |
|
|||||||||||
2112 | 17/32 | 2144 | 2-1/8 | A | Anodize |
|
|||||||||||
2113 | 9/16 | 2145 | 2-1/4 | B | Black Oxide |
|
|||||||||||
2114 | 19/32 | 2146 | 2-3/8 | T | Tin |
|
|||||||||||
2115 | 5/8 | 2147 | 2-1/2 | ||||||||||||||
2116 | 21/32 | 2148 | 2-5/8 | ||||||||||||||
2117 | 11/16 | 2149 | 2-3/4 | ||||||||||||||
2118 | 23/32 | 2150 | 2-7/8 | ||||||||||||||
2119 | 3/4 | 2151 | 3″ | ||||||||||||||
2120 | 25/32 | ||||||||||||||||
2121 | 13/16 |
In short lengths, ‘A’ will be tapped per |
|||||||||||||||
2122 | 27/32 | ||||||||||||||||
2123 | 7/8 | American Sizes | |||||||||||||||
2124 | 29/32 | Body Length | 3/16 | 1/4 | 5/16 | 3/8 | 7/16 | 1/2 | 9/16 | 5/8 | |||||||
2125 | 15/16 | ||||||||||||||||
2126 | 31/32 | Thread | Minimum Depth | ||||||||||||||
2127 | 1″ | 2-56 | .077 | .140 |   |   |   |   |   |   | |||||||
2128 | 1-1/16 | 4-40 | .070 | .133 | .195 |   |   |   |   |   | |||||||
2129 | 1-1/8 | 6-32 |   | .105 | .166 | .229 | .291 |   |   |   | |||||||
2130 | 1-3/16 | 8-83 |   | .090 | .152 | .215 | .277 | .340 | .402 |   | |||||||
2131 | 1-1/4 | 10-32 |   | .078 |
Code “E” | Body OD | Part No. | Length | Part No. | Length | Code | Thread | A | B | Code | Material | ||||
04 | 4.5 | M2200 | 5 | M2215 | 20 | 2545 | M2.5×0.45 | 4.8 | 3.97 | A | Aluminum | ||||
06 | 6 | M2201 | 6 | M2216 | 21 | 3005 | M3X0.5 | 6.4 | 4.76 | B | Brass | ||||
08 | 8 | M2202 | 7 | M2217 | 22 | 3506 | M3.5X0.6 | 9.5 | 6.35 | S | Steel | ||||
10 | 10 | M2203 | 8 | M2218 | 23 | 4007 | M4x0.7 | 11.1 | 9.53 | SS | St Steel | ||||
13 | 13 | M2204 | 9 | M2219 | 24 | 5008 | M5x0.8 | 12.7 | 9.53 | P | POM | ||||
16 | 16 | M2205 | 10 | M2220 | 25 | 6010 | M6x1.0 | 15 | 12.7 |
|
|||||
19 | 19 | M2206 | 11 | M2221 | 28 | 8012 | M8x1.2 | 15 | 12.7 |
|
|||||
M2207 | 12 | M2222 | 31 |
|
|||||||||||
M2208 | 13 | M2223 | 34 | Code | Finish | ||||||||||
M2209 | 14 | M2224 | 37 | PP | Pre-Plating | ||||||||||
M2210 | 15 | M2225 | 40 | O | Plain | ||||||||||
M2211 | 16 | M2226 | 43 | Z | Zinc | ||||||||||
M2212 | 17 | M2227 | 46 | N | Nickel | ||||||||||
M2213 | 18 | M2228 | 49 | A | Anodize | ||||||||||
M2214 | 19 | M2229 | 52 | B | Black Oxide | ||||||||||
T | Tin |
